項目背景：

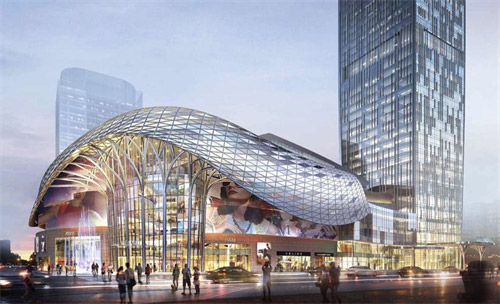

在某大型商業綜合體配電室四臺變壓器以及配電線路上存在大量的電流諧波，電流諧波加劇了電壓畸變，導致各變壓器下使用的電容柜均出現不同程度的損壞、由于用電負載主要為單相負載，產生了大量的3次諧波，3次諧波在中線上疊加、配電室出現過N線燒毀的情況，經測量N線最大諧波達到500-600A，經過詳細分析，測量諧波含量，最終確定四臺變壓器下各安裝一臺200A有源電力濾波器的方案，主要對系統中含有的3次及以上各次諧波進行治理。電流諧波治理后，3次及以上電流諧波也在國標允許值之內，電壓諧波得到很大程度的降低，有效的保護變壓器、配電柜、以及設備的使用安全，延長設備的壽命。

治理方案：

根據實際工況和測量結果發現，諧波主要由LED燈、空調機組、冷柜、電梯等負載產生，按照成熟完善的整套諧波治理解決方案，奧順電氣有些公司提出使用并聯型有源電力濾波器，自動跟蹤治理負載產生的諧波電流，保證整個系統安全可靠運行，采用APF集中治理方式解決諧波干擾問題。

治理效果：

使用有源濾波設備后，諧波畸變問題基本解決，諧波治理方案得到客戶認可！
